Bei der automatisierten Inspektion führen stark reflektierende oder unebene Oberflächen leicht zu Blendung, Schattenbildung und frustrierenden Fehlausschleusungen. Die Wahl der richtigen Beleuchtungsgeometrie bleibt der wichtigste Faktor für die Gewährleistung der Stabilität der Bildaufnahme. Ingenieure diskutieren oft zwischen Koaxialleuchten und Deckenleuchten. Bei beiden Designs wird versucht, eine schattenfreie, gleichmäßige Ausleuchtung zu gewährleisten, um helle Flecken zu vermeiden. Ihre zugrunde liegende optische Physik schreibt jedoch völlig unterschiedliche ideale Anwendungsfälle, Integrationsflächen und Arbeitsabstände vor. Die Anwendung der falschen Geometrie kann Ihren Sensor vollständig blenden. Dieser Leitfaden bietet einen direkten technischen Vergleich von Koaxial- und Kuppelbeleuchtung. Wir unterstützen Bildverarbeitungsingenieure bei der Bewertung notwendiger Kompromisse, der Minimierung falscher Fehlschläge und der zuverlässigen Festlegung des Optimums Bildverarbeitungsleuchte für komplexe visuelle Inspektionsaufgaben. Sie lernen genaue Anwendungsfälle, physikalische Einschränkungen und erfahren, wie Sie schwierige Oberflächentopografien in modernen Fertigungsumgebungen meistern.

Wichtige Erkenntnisse

• Koaxialleuchten eignen sich ideal für flache, hochglänzende Oberflächen (z. B. Halbleiterwafer, blanke Leiterplatten, Glas), bei denen die Identifizierung subtiler Oberflächenfehler oder eingravierter Codes erforderlich ist.

• Kuppelleuchten eignen sich hervorragend für die Beleuchtung gekrümmter, faltiger oder vielschichtig reflektierender Oberflächen (z. B. Folienverpackungen, Kugellager, Metallzylinder), indem sie das Objekt in multidirektionales, diffuses Licht tauchen.

• Bei der herkömmlichen koaxialen Beleuchtung kommt es aufgrund des internen Strahlteilers zu einem inhärenten Lichtverlust, sodass koaxiales Bildverarbeitungslicht mit hoher Helligkeit erforderlich ist. für die Hochgeschwindigkeitsbildgebung häufig ein

• Kuppelleuchten müssen sehr nahe am Inspektionsziel montiert werden, während Koaxialleuchten flexiblere Abstandsabstände bieten, jedoch durch ihr Sichtfeld (FOV) begrenzt sind.

1. Optische Prinzipien: Wie jedes Bildverarbeitungslicht Photonen manipuliert

Um die automatisierte Inspektion zu meistern, müssen Sie verstehen, wie verschiedene Lichtquellen Photonen biegen und manipulieren. Jedes Ziel interagiert unter bestimmten Beleuchtungsgeometrien unterschiedlich. Koaxiallicht und Deckenlicht funktionieren nach völlig unterschiedlichen physikalischen Prinzipien.

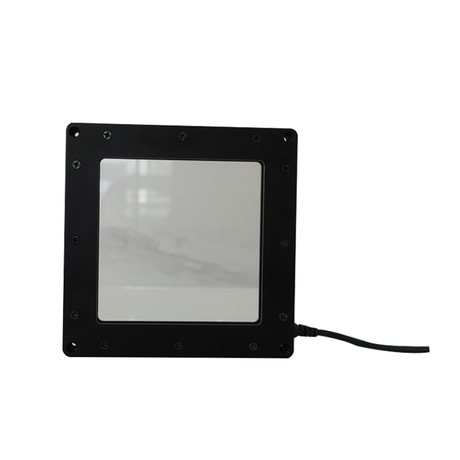

Koaxiale Lichtmechanik

Die koaxiale Beleuchtung beruht auf einer cleveren internen Anordnung. Es verwendet einen Halbspiegel, der üblicherweise als Strahlteiler bezeichnet wird. Die Hersteller neigen diesen Spiegel genau im 45-Grad-Winkel. Die LED-Quelle sitzt senkrecht zur Kameraachse. Licht trifft auf den Strahlteiler und wird nach unten umgelenkt. Es bewegt sich auf genau derselben optischen Achse wie das Kameraobjektiv auf das Objekt.

Wenn dieses Licht auf eine vollkommen flache, verspiegelte Oberfläche trifft, wird es direkt zurückgeworfen. Die reflektierten Photonen passieren den Halbspiegel und gelangen in den Kamerasensor. Die ebene Oberfläche erscheint brillant und weiß. Allerdings streuen schräge Merkmale oder unebene Texturen das Licht von der Linse weg. Die Kamera kann diese gestreuten Photonen nicht einfangen. Dadurch erscheinen Dellen, Kratzer oder erhabene Kanten scharf dunkel vor einem hellen Hintergrund. Dieser spezifische Filtereffekt macht es zu einem unglaublich leistungsstarken Werkzeug zur Erkennung topologischer Defekte.

Mechanik der Kuppelbeleuchtung

Lichtkuppeln lösen Reflexionsprobleme mithilfe des Ulbrichtkugel-Prinzips. Das Gerät verfügt über einen stark reflektierenden, mattweißen Kuppelhohlraum. Die LEDs zeigen nach oben in diesen Hohlraum und nicht nach unten. Die gekrümmte weiße Oberfläche streut die Photonen. Er wirft sie aus jedem möglichen Raumwinkel auf das Zielobjekt.

Dadurch entsteht ein perfekter „Wolkig-Tag“-Effekt. Multidirektionales, diffuses Licht umhüllt das Ziel. Dadurch werden Schatten praktisch eliminiert. Es neutralisiert Spiegelreflexion unabhängig von der Oberflächengeometrie des Objekts. Komplexe Formen werden perfekt gleichmäßig ausgeleuchtet.

Der „Kameraloch“-Vorbehalt

Sie müssen auf eine kritische körperliche Einschränkung achten. Lichtkuppeln erfordern eine obere Blende, damit die Kamera das Ziel sehen kann. Wir nennen dies das „Kameraloch“. Wenn Sie perfekt ebene, stark reflektierende Oberflächen unter einer Kuppel untersuchen, werden Sie ein Problem erkennen. Das Kameraloch reflektiert direkt zurück in das Objektiv. Es erscheint als deutlicher dunkler, unbeleuchteter Fleck genau in der Mitte Ihres Bildes. Eine koaxiale Beleuchtung verhindert diesen spezifischen Fehler auf natürliche Weise. Der Strahlteiler sorgt dafür, dass im Strahlengang keine dunklen Hohlräume entstehen.

2. Oberflächengeometrie und Materialfehlerbewertung

Die Wahl der richtigen Geometrie hängt ganz von der Materialtopographie ab. Sie müssen die Oberflächenbeschaffenheit beurteilen, bevor Sie eine Vorrichtung auswählen.

Wann ist koaxiales Licht zu spezifizieren?

Beim Umgang mit flachen, spiegelnden Oberflächen sollten Sie zu koaxialen Lösungen greifen. Siliziumwafer, poliertes Aluminium, Glasobjektträger und flache Spiegel erfordern genau diese optische Geometrie. Die Technik fungiert als optischer Ebenheitsfilter.

Es zeichnet sich durch die Hervorhebung kleinster topologischer Änderungen aus. Direkte Teilemarkierungen (DPM) auf glänzenden Metallen werden gut lesbar. Ein lasergeätzter Barcode streut das senkrechte Licht. Die geätzten Linien erscheinen stark schwarz. Das umgebende Flachmetall erscheint gleichmäßig weiß. Dieser extreme Kontrast garantiert ein zuverlässiges Barcode-Lesen.

Best Practices für die koaxiale Anwendung:

• Richten Sie die Kamera senkrecht zur Zieloberfläche aus.

• Stellen Sie sicher, dass das Ziel bei kontinuierlichen Bahninspektionen vollkommen flach bleibt.

• Vermeiden Sie die Verwendung dieser Methode für Objekte mit starken sphärischen Kurven.

Wann sollte eine Deckenleuchte angegeben werden?

Sie müssen die Kuppelbeleuchtung für gekrümmte, faltige oder vielschichtige spiegelnde Oberflächen angeben. Denken Sie an glänzende pharmazeutische Blisterverpackungen. Denken Sie an zerknitterte Metallfolien oder sphärische Kugellager. Eine koaxiale Beleuchtung versagt hier. Die gekrümmten Oberflächen streuen das Licht direkt von der Linse weg. Das Bild wird einfach schwarz.

Lichtkuppeln tauchen diese Rundungen in diffuse Energie. Sie homogenisieren den Hintergrund. Dies macht sie ideal, wenn Ihr Hauptziel darin besteht, gedruckten Text auf unebenen glänzenden Oberflächen zu lesen. Die multidirektionalen Photonen stellen sicher, dass die darunterliegende Topographie keine blendenden Hotspots erzeugt. Der Tintenstrahldruck auf einer gebogenen Aluminiumdose wird perfekt lesbar.

Häufige Fehler, die es zu vermeiden gilt:

• Verwendung einer Deckenleuchte zum Lesen tief eingravierter Merkmale. Das diffuse Licht füllt die Gravuren aus und zerstört den Kontrast.

• Verwendung einer Kuppel für flache Spiegel, die zwangsläufig die Reflexion des dunklen Kameralochs einfängt.

3. Realitäten der Umsetzung: Platzbedarf, Arbeitsabstand und Lichtverlust

Theoretische Physik bedeutet wenig ohne praktische Integration. Sie müssen Maschinenbeschränkungen, Arbeitsabstände und optische Effizienz berücksichtigen.

Einschränkungen des Arbeitsabstands

Lichtkuppeln erfordern eine extreme Nähe zum Ziel. Sie montieren sie oft nur wenige Millimeter vom Objekt entfernt. Wenn Sie eine Deckenleuchte zu hoch anbringen, lässt der diffuse „Umhüllungs“-Effekt nach. Das Licht wird im Wesentlichen zu einem Standard-Ringlicht. Diese extreme Nähe verursacht starke mechanische Kopfschmerzen. Es kommt leicht zu Störungen bei der Pick-and-Place-Bestückung von Robotern. Die Freigabe wird stark eingeschränkt.

Koaxialeinheiten bieten wesentlich flexiblere Abstandsabstände. Sie können sie weiter entfernt von der Inspektionsebene montieren. Dies sorgt für einen sichereren Werkzeugfreiraum für automatisierte Arme und Greifer. Allerdings sind Koaxialgehäuse im Allgemeinen sperriger. Außerdem sind sie mit strengen Sichtfeldbeschränkungen (Field of View, FOV) konfrontiert. Der Innenspiegel muss größer sein als das erforderliche FOV. Die Inspektion eines riesigen Bereichs erfordert eine ebenso massive, schwere Koaxialvorrichtung.

Der Helligkeitskompromiss

Die standardmäßige koaxiale Beleuchtung leidet unter einer massiven inhärenten optischen Ineffizienz. Der 45-Grad-Strahlteiler verursacht starken Lichtverlust. Die Physik diktiert diese Strafe. Lassen Sie uns die Photonenreise untersuchen.

Zunächst strahlt die LED Licht in Richtung des Halbspiegels ab. Der Spiegel reflektiert 50 % dieses Lichts nach unten. Die anderen 50 % werden in den Gehäusekörper übertragen und somit verschwendet. Die restlichen 50 % treffen das Ziel und prallen zurück. Es trifft wieder den Spiegel. Der Spiegel überträgt 50 % des zurückkommenden Lichts zur Kamera. Die andere Hälfte wird zurück zur LED reflektiert. Letztendlich verliert eine Standard-Koaxialeinheit etwa 75 % ihrer potenziellen Gesamtlichtleistung.

Lichtdämpfungsdiagramm

Das folgende Diagramm veranschaulicht den dramatischen optischen Verlust, der Strahlteilergeometrien innewohnt.

Hochgeschwindigkeits-Zeilenscananwendungen können dieser Photonenstrafe nicht standhalten. Auch Anwendungen mit schnellem Bereichsscan haben Probleme. Um dieses Problem zu lösen, verlassen sich Vision-Ingenieure stark auf die Spezifikation von a Koaxiales Bildverarbeitungslicht mit hoher Helligkeit . Diese Spezialeinheiten verfügen über ein fortschrittliches Wärmemanagement. Sie nutzen hochdichte LED-Arrays, um den inhärenten optischen Verlust aggressiv zu kompensieren. Sie müssen sie immer dann einsetzen, wenn Belichtungszeiten im Mikrosekundenbereich erforderlich sind.

4. Fortgeschrittene Alternativen: Beheben von Edge-Case-Einschränkungen

Standardvorrichtungen können nicht jede Inspektionsherausforderung lösen. Komplexe Maschinenumgebungen erfordern oft spezielle optische Lösungen. Industriehersteller haben fortschrittliche Alternativen entwickelt, um die Grenzen der Standardgeometrie zu überwinden.

Koaxial-Dome-Hybridlösungen

Einige moderne Ziele weisen sowohl flache, verspiegelte Abschnitte als auch stark gekrümmte Kanten auf. Keine der Standardoptionen funktioniert perfekt. Hybridleuchten kombinieren eine Kuppelform mit einem koaxialen Einsatz an der oberen Kameraöffnung. Das Koaxialmodul strahlt gerades Licht in die Mitte ein. Dadurch wird der gefürchtete „dunkle Fleck“-Effekt auf flachen, glänzenden Gegenständen hervorragend beseitigt. Währenddessen sorgt die umgebende Kuppel für ein multidirektionales, diffuses Licht für die geschwungenen Kanten. Dieser hybride Ansatz sorgt für vollständige Einheitlichkeit.

Eckkoaxial-Innovationen

Der mechanische Spielraum bestimmt häufig das Design des Bildverarbeitungssystems. Manchmal fehlt einfach der vertikale Z-Achsen-Platz, um ein sperriges, gerades Koaxialgehäuse zu montieren. In einem herkömmlichen Gehäuse sind Kamera, Objektiv und Strahlteiler vertikal angeordnet. Dieser Stapel kann leicht 200 Millimeter überschreiten.

Um dieses Problem zu lösen, spezifizieren Vision-Ingenieure a Eck-Koaxialleuchte . Diese spezielle Variante zielt auf ultradichte Maschinenhüllen ab. Es ermöglicht die schräge Einstrahlung von Licht. Dabei wird häufig ein um 90 Grad gefalteter optischer Pfad verwendet. Sie bewahren den entscheidenden koaxialen Filtereffekt und lösen gleichzeitig strenge volumetrische Einschränkungen. Es passt perfekt in kompakte Inspektionszellen. Sie erreichen eine einwandfreie Prüfung ebener Flächen, ohne den gesamten Maschinenrahmen neu konstruieren zu müssen.

5. Entscheidungsrahmen für Ingenieure: Das richtige Licht in die engere Auswahl nehmen

Vermutungen führen zu Verzögerungen und verlängern die Entwicklungsarbeitszeit. Sie benötigen einen systematischen Ansatz bei der Hardwareauswahl. Befolgen Sie diesen sequentiellen Rahmen, um schnell die richtige Geometrie festzulegen.

1. Beurteilen Sie die Topographie: Untersuchen Sie die stark reflektierende Oberfläche. Ist es größtenteils flach? Sie sollten auf koaxiale Lösungen setzen. Ist es gebogen, faltig oder mehrfach abgewinkelt? Sie müssen sich zu einer Kuppelhalterung neigen.

2. Abstände prüfen: Bewerten Sie Ihr mechanisches CAD-Modell. Ermöglicht Ihr Aufbau, dass das Licht nahezu bündig mit dem Teil abschließt? Wenn ja, ist eine Kuppel sehr sinnvoll. Benötigen Sie mehr als 50 Millimeter Spielraum für automatisierte Arme? Koaxial wird stark bevorzugt.

3. Ausgabeanforderungen definieren: Überprüfen Sie die Belichtungszeiten Ihrer Kamera. Beachten Sie bei der Inspektion von Hochgeschwindigkeits-Flachsubstraten die Regel des Lichtverlusts von 75 %. Stellen Sie sicher, dass Ihr Strombudget für Koaxialmodule mit hoher Helligkeit ausgelegt ist, um Bewegungen effektiv einzufrieren.

4. Proof of Concept (PoC): Treffen Sie niemals eine Bottom-of-Funnel-Entscheidung ausschließlich auf der Grundlage der Theorie. Sie müssen beide Geometrien im Labor an tatsächlichen Produktionsmustern testen. Nur so kann die Randblendung beurteilt werden.

Zusammenfassung der Entscheidungsmatrix

Verwenden Sie diese Referenztabelle, um Ihre Logik während der Entwurfsphase zu validieren.

Vertraue der Physik. Wenn Sie das optische Prinzip falsch an die Materialtopographie anpassen, können die verlorenen Bilddaten durch keine noch so große Softwareverarbeitung wiederhergestellt werden.

Abschluss

Keine der Beleuchtungsgeometrien ist allgemein überlegen. Ihre Wirksamkeit wird vollständig von der spezifischen Form des Ziels und den mechanischen Einschränkungen Ihrer Inspektionszelle bestimmt. Koaxiale Beleuchtung fungiert als unübertroffener optischer Filter für die Ebenheit. Es hebt Abweichungen, Kratzer und Ätzungen auf spiegelnden Untergründen perfekt hervor. Umgekehrt dient die Kuppelbeleuchtung als ultimativer Ausgleich für Unebenheiten. Es umhüllt komplexe gekrümmte Ziele mit sanfter, schattenloser Energie.

Ihre nächsten Schritte sind ausschließlich praktischer Natur. Überprüfen Sie zunächst Ihre Anforderungen an die Maschinenfreigabe im CAD. Zweitens berechnen Sie die erforderlichen Belichtungszeiten, um die Bewegung einzufrieren. Wenn Sie intensive Lichtstöße benötigen, rüsten Sie sofort auf Modelle mit hoher Helligkeit um. Fordern Sie abschließend Leihgeräte bei Ihrem Vision-Partner an. Führen Sie empirische Tests an Live-Produktionsmustern durch. Eine ordnungsgemäße physische Validierung verhindert kostspielige Integrationsfehler nachgelagerter Prozesse.

FAQ

F: Warum erzeugt mein Koaxiallicht im Vergleich zu meinem Ringlicht ein schwaches Bild?

A: Der interne Strahlteiler verursacht naturgemäß eine massive optische Dämpfung. Das Licht verliert 50 % seiner Intensität, wenn es auf das Teil reflektiert wird, und weitere 50 % kehren zur Kamera zurück. Sie verlieren insgesamt etwa 75 %. Um dies zu beheben, müssen Sie auf LED-Varianten mit hoher Helligkeit umsteigen, die Blende Ihres Objektivs öffnen oder die Belichtungszeit der Kamera verlängern.

F: Kann eine Deckenleuchte flache, verspiegelte Oberflächen prüfen?

A: Ja, aber mit einer großen Einschränkung. Das obere Sichtloch ermöglicht es der Kamera, das Teil zu sehen, das direkt in das Objektiv zurückreflektiert wird. Dadurch entsteht ein deutlicher dunkler Kreis genau in der Mitte Ihres Sichtfelds. Die koaxiale Geometrie verhindert dies vollständig.

F: Wofür wird ein Corner Coaxial Light verwendet?

A: Ingenieure verwenden es, wenn sie dringend die optischen Vorteile eines koaxialen Aufbaus benötigen, ihnen aber der vertikale Z-Achsen-Freiraum über dem Teil fehlt. Es verändert den mechanischen Fußabdruck. Das Licht strahlt aus einem Winkel ein und passt in enge Maschinen, in die normale, gerade nach unten gerichtete Gehäuse einfach nicht passen.
