Der Übergang von der manuellen Inspektion zur automatisierten Bildverarbeitung erfordert einwandfreie Hardware. Im Mittelpunkt dieser betrieblichen Veränderung steht die Sensorarchitektur. Ein Die Flächenkamera erfasst ein vollständiges 2D-Bild – eine vollständige Pixelmatrix – in einer einzigen, sofortigen Aufnahme. Diese präzise Fähigkeit macht es zum unbestrittenen Standardstandard für die Beobachtung diskreter Objekte in modernen Produktionsumgebungen. Da die Fertigungsgeschwindigkeiten steigen und die Toleranzen schrumpfen, wird die Auswahl der richtigen optischen Ausrüstung immer wichtiger. Wir haben diesen technischen Bewertungsleitfaden speziell für Systemintegratoren, Qualitätsingenieure und Beschaffungsmanager entwickelt. Sie benötigen zuverlässige Daten, um die Architektur Ihres Bildverarbeitungssystems fertigzustellen. In den folgenden Abschnitten lernen Sie die Kernmechanismen der 2D-Bildgebung kennen und erkunden ihre wichtigsten industriellen Anwendungen. Wir teilen auch genaue Bewertungskriterien mit und weisen auf häufige Implementierungsrisiken hin, um sicherzustellen, dass Ihre nächste Implementierung ohne kostspielige Verzögerungen erfolgreich ist.

Wichtige Erkenntnisse

• Flächenscankameras erfassen ein gesamtes 2D-Sichtfeld in einer Aufnahme und eignen sich ideal für die Inspektion diskreter, stationärer oder sich mäßig bewegender Teile.

• Zu den Kernanwendungen gehören Dimensionsmessung, OCR-/Barcode-Lesung, Fehlererkennung und Roboterführung.

• Bei der Auswertung müssen Auflösung, Bildrate und Schnittstelle (GigE, USB3) auf die spezifischen Inspektionszykluszeit- und Field of View (FOV)-Anforderungen abgestimmt sein.

• Der Erfolg der Implementierung hängt in hohem Maße davon ab, dass Bewegungsunschärfe mithilfe von Global Shutters gemindert wird und dass eine ordnungsgemäße optische Abstimmung zwischen Sensor und Objektiv gewährleistet ist.

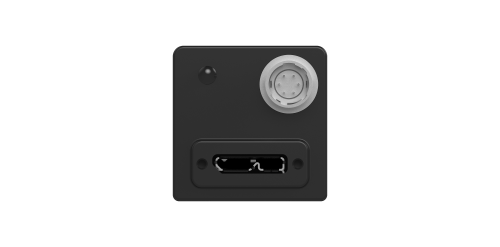

Die Mechanik einer Flächenkamera für maschinelles Sehen

Die 2D-Sensormatrix

Jeder Die Bildverarbeitungs-Flächenscankamera basiert auf einem präzise konstruierten zweidimensionalen Pixelarray. Sie können sich dieses Array als Gitter vorstellen. Es weist eine bestimmte Breite und Höhe auf, beispielsweise 1920 x 1080 Pixel. Während eines Belichtungszyklus sammelt diese gesamte Matrix gleichzeitig einfallende Photonen. Diese gleichzeitige Sammlung erzeugt auf einmal einen vollständigen Bildrahmen. Sie erfassen sofort den vollständigen geometrischen Kontext eines Objekts. Dieses räumliche Bewusstsein ermöglicht es Softwarealgorithmen, Formen, Grenzen und Oberflächentexturen zu analysieren, ohne darauf warten zu müssen, dass mehrere Linienscans zusammengefügt werden.

Global vs. Rolling Shutter

Die Verschlusstechnologie definiert, wie ein Sensor Licht misst. Sie müssen diesen Unterschied verstehen, um Inspektionsfehler zu vermeiden. Ein Rolling Shutter belichtet das Pixelarray Zeile für Zeile. Bewegt sich ein Objekt dabei schnell über ein Förderband, kommt es zu einer Verzerrung des resultierenden Bildes. Ingenieure nennen dies den „Jello-Effekt“. Die Oberseite des Objekts erscheint physisch abgetrennt oder relativ zur Unterseite geneigt.

Globale Rollläden lösen dieses Problem vollständig. Sie belichten jedes einzelne Pixel in der gesamten Matrix in genau derselben Mikrosekunde. Bei automatisierten industriellen Anwendungen sind Global-Shutter zwingend erforderlich. Sie frieren die Bewegung vollständig ein. Dadurch wird sichergestellt, dass sich bewegende Produktionslinien für die Analyse gestochen scharfe, geometrisch genaue Bilder liefern.

Evolution der Sensortechnologie

Die industrielle Bildgebung hat sich im letzten Jahrzehnt dramatisch verändert. Ältere Systeme stützten sich stark auf CCD-Sensoren (Charge-Coupled Device). CCDs boten eine hervorragende Bildgleichmäßigkeit, litten jedoch unter langsamen Auslesegeschwindigkeiten und einem hohen Stromverbrauch. Heutzutage dominieren moderne CMOS-Sensoren (Complementary Metal-Oxide-Semiconductor) die Landschaft.

Moderne CMOS-Technologie wandelt Ladung direkt auf Pixelebene in Spannung um. Diese architektonische Änderung bringt massive Verbesserungen. Sie erhalten eine verbesserte Quanteneffizienz, was bedeutet, dass der Sensor Licht effektiver in elektronische Signale umwandelt. Darüber hinaus reduziert die moderne CMOS-Architektur das thermische Rauschen erheblich und ermöglicht so klarere Bilder auch in Umgebungen mit hoher Geschwindigkeit und wenig Licht.

Kernanwendungen: Was eine industrielle Vision-Inspektionskamera tatsächlich leistet

Fehlererkennung und Qualitätssicherung

Die automatisierte Qualitätssicherung bleibt der am weitesten verbreitete Anwendungsfall. Hersteller setzen ein Industrielle Vision-Inspektionskamera zur Erkennung von Anomalien an diskret gefertigten Teilen. Sie können sie zum Erkennen von Oberflächenkratzern an Fahrzeughalterungen oder zum Erkennen fehlender Lötstellen auf Leiterplattenkomponenten verwenden. Das System vergleicht das erfasste Bild mit einem bekannten „goldenen“ Standard.

Erfolgskriterium: Sie müssen sowohl falsch-positive als auch falsch-negative Ergebnisse minimieren. Dies erreichen Sie durch eine möglichst gleichmäßige gerichtete Beleuchtung und durch die Angabe einer ausreichenden optischen Auflösung. Wenn Ihre Beleuchtung schwankt, lehnt der Algorithmus einwandfreie Teile ab.

Roboterführung und -ausrichtung (2D-Vision)

Roboterarme können nicht blind agieren. Bildverarbeitungssysteme stellen die entscheidenden „Augen“ für Pick-and-Place-Roboter und automatisierte Montagezellen dar. Die Kamera erfasst ein Bild eines zufällig auf einem Förderband ausgerichteten Teils. Anschließend werden die genauen XY-Koordinaten und Rotationsdaten (Theta) berechnet.

Erfolgskriterium: Bildaufnahme mit geringer Latenz und schnelle Verarbeitungsübergabe bestimmen hier den Erfolg. Der Roboter benötigt Positionsdaten in Millisekunden. Jede Verzögerung bei der Bildübertragung oder -verarbeitung führt zu einem Engpass im gesamten Montageablauf.

Rückverfolgbarkeit (OCR und Barcode-Lesung)

Lieferketten sind auf absolute Rückverfolgbarkeit angewiesen. 2D-Vision-Systeme zeichnen sich durch die Dekodierung komplexer, in Produkten eingebetteter Informationen aus. Sie lesen 1D-Barcodes und 2D-Matrixcodes mit hoher Geschwindigkeit. Sie führen auch eine optische Zeichenerkennung (OCR) durch, um alphanumerischen Text zu lesen. Sie sehen diese Anwendung überall, von der Überprüfung pharmazeutischer Verpackungen bis hin zur Verfolgung einzelner Halbleiterwafer durch Reinräume.

Maßmessung und Messtechnik

Qualitätsingenieure nutzen häufig die 2D-Bildgebung, um Teiletoleranzen anhand strenger CAD-Spezifikationen zu messen. Die Software berechnet Kantenabstände, Lochdurchmesser und präzise Winkel direkt aus den Pixeldaten.

Hinweis zur Einschränkung: Standardobjektive führen zu perspektivischen Verzerrungen. Objekte, die näher am Objektiv sind, erscheinen größer. Obwohl sie für allgemeine Kontrollen effektiv sind, erfordert eine hochpräzise Messung häufig spezielle telezentrische Objektive. Telezentrische Optiken eliminieren Parallaxenfehler vollständig und stellen sicher, dass die Messungen unabhängig von geringfügigen Schwankungen in der Objekttiefe absolut genau bleiben.

Flächenscan vs. Linienscan: Die richtige architektonische Wahl treffen

Die Wahl zwischen Bildgebungsarchitekturen bestimmt die physische Grundfläche Ihrer Inspektionsstation. Beide Technologien erfüllen wichtige, aber völlig unterschiedliche Zwecke in der Fertigung.

Wann sollte der Bereichsscan in die engere Auswahl genommen werden?

Sie sollten standardmäßig eine 2D-Matrixarchitektur verwenden, wenn bestimmte Betriebsbedingungen übereinstimmen. Betrachten Sie diese Indikatoren:

• Zielobjekte sind diskrete Gegenstände: Sie prüfen einzelne Flaschen, Kartons, gestanzte Metallteile oder Leiterplatten.

• Das Objekt passt zum FOV: Der gesamte interessierende Bereich passt bequem in das erforderliche Sichtfeld in einem einzigen Bild.

• Standardumgebungen: Sie verfügen über eine unkomplizierte Einrichtungsumgebung, in der Standard-Ringlichter, Balkenlichter oder Deckenlichter problemlos eingesetzt werden können.

Wann sollte auf Zeilenscan umgestellt werden (Die Einschränkungen des Flächenscans)

Trotz ihrer Vielseitigkeit stoßen 2D-Matrizen in bestimmten Szenarien an ihre Grenzen. Unter den folgenden Bedingungen müssen Sie auf die Zeilenscan-Technologie umsteigen:

• Kontinuierliche „Bahn“-Materialien: Sie können einen 2D-Rahmen nicht zur Prüfung von Endlosrollen aus Textilien, Papier, Stahlspulen oder Kunststofffolien verwenden. Zeilenkameras erstellen Zeile für Zeile ein kontinuierliches Bild, während das Material endlos fließt.

• Ausgepackte zylindrische Objekte: Zur Inspektion der gesamten 360-Grad-Oberfläche von Dosen oder Tuben muss das Objekt vor einem Linienscanner gedreht werden. Eine 2D-Kamera würde aufgrund der Krümmung verzerrte Kanten erfassen.

• Erhebliche Platzbeschränkungen: Beengte Maschinenräume bieten oft keinen Platz für einen großen 2D-Sensor und die entsprechend sperrige Linse. Zeilenscansysteme zwängen sich durch enge optische Sichtspalten, um Teile zu prüfen.

Tabelle 1: Vergleich der Flächenscan- und Linienscan-Architektur

Bewertungskriterien für eine Hochgeschwindigkeits-Flächenkamera

Berechnung der erforderlichen Auflösung

Die Auswahl der richtigen Sensorauflösung bestimmt die Gesamtgenauigkeit Ihres Systems. Um eine auszuwählen Bei einer Hochgeschwindigkeits-Flächenscankamera müssen Sie Ihr Sichtfeld mit der kleinsten Merkmalsgröße verknüpfen, die Sie erkennen müssen. Wir empfehlen einen formelhaften Ansatz. Um eine Fehlerkante sicher zu erkennen, benötigen Sie mindestens 3 bis 4 Pixel. So berechnen Sie es:

1. Bestimmen Sie Ihr maximales physisches Sichtfeld (z. B. 100 mm).

2. Identifizieren Sie die kleinste Fehlergröße, die erkannt werden muss (z. B. 0,1 mm).

3. Teilen Sie das FOV durch die Fehlergröße (100 / 0,1 = 1000 Pixel).

4. Für die Kantenerkennung mit einem Sicherheitsfaktor von 3 multiplizieren (1000 x 3 = 3000 Pixel).

Sie benötigen einen Sensor mit mindestens 3000 Pixeln auf der Hauptachse. Sie müssen jedoch vermeiden, die Auflösung zu sehr anzugeben. Der Kauf eines 20-Megapixel-Sensors für eine Aufgabe, die nur 5 Megapixel erfordert, führt zu unnötigen Engpässen bei der Verarbeitungsgeschwindigkeit und belastet die Netzwerkbandbreite.

Bildrate vs. Durchsatz

Der Durchsatz bestimmt Ihre Anforderungen an die Bildrate. Sie müssen die Frames Per Second (FPS) mit der genauen Zykluszeit der Produktionslinie in Einklang bringen. Wenn Ihr Förderband 10 Teile pro Sekunde produziert, muss Ihre Hardware problemlos 10 FPS überschreiten und gleichzeitig einen Mehraufwand für die Verarbeitungszeit lassen. Sensoren mit höherer Auflösung bieten normalerweise niedrigere maximale Bildraten. Sie müssen den optimalen Schnittpunkt zwischen Pixeldichte und Erfassungsgeschwindigkeit finden.

Datenschnittstellen und Bandbreitenbeschränkungen

Bilddaten müssen effizient vom Sensor zur Verarbeitungseinheit übertragen werden. Die von Ihnen gewählte Schnittstelle wirkt sich grundlegend auf die Latenz und die Flexibilität der Kabellänge aus.

• GigE Vision: Dies bleibt der Industriestandard. Es eignet sich am besten für lange Kabelstrecken (bis zu 100 Meter) und eine nahtlose Integration in das Werksnetzwerk. Es bewältigt mittlere bis hohe Bandbreiten effektiv.

• USB3 Vision: Wählen Sie diese Option für einfaches Plug-and-Play. Es bietet eine außergewöhnlich hohe Bandbreite und geringe Latenz über kurze Distanzen (normalerweise unter 5 Metern).

• CoaXPress / Camera Link: Reservieren Sie diese Protokolle für extreme Randfälle. Sie sind nur erforderlich, wenn Ultrahochgeschwindigkeitsanwendungen oder Sensoren mit enormer Auflösung verarbeitet werden, die über die Standardnetzwerkfähigkeiten hinausgehen.

Monochrom vs. Farbe

Anfänger gehen oft davon aus, dass das Farbsehen überlegen ist. Bei der industriellen Inspektion ist dies selten der Fall. Sie sollten Ihrem Team raten, für standardmäßige Fehlererkennungs- und Messaufgaben standardmäßig auf monochrome Sensoren zu setzen. Monochrome Pixel fangen Photonen ein, ohne sie durch ein Bayer-Muster zu filtern. Dies führt zu einer deutlich höheren Bildschärfe, einer besseren Kantenschärfe und einer überlegenen Lichtempfindlichkeit. Sie sollten Farbeinheiten nur dann angeben, wenn die Farbdifferenzierung selbst die spezifische Prüfvariable ist (z. B. beim Sortieren roter Pillen von blauen Pillen).

Implementierungsrisiken und Integrationsrealitäten

Die Motion-Blur-Challenge

Bewegungsunschärfe zerstört die Messgenauigkeit. Um dies zu verhindern, müssen Sie die maximalen Belichtungszeiten basierend auf der Liniengeschwindigkeit berechnen. Wenn sich ein Teil mit 1000 Millimetern pro Sekunde bewegt und Ihre zulässige Unschärfe 0,05 Millimeter beträgt, darf Ihre Belichtungszeit 50 Mikrosekunden nicht überschreiten. In Wirklichkeit entzieht das Einfrieren der Bewegung auf dieser Mikrosekundenebene dem Sensor Licht. Fast immer ist eine hochintensive Stroboskopbeleuchtung erforderlich, um das Sichtfeld während dieses mikroskopischen Belichtungsfensters mit Photonen zu fluten.

Optische Fehlanpassungen (Vignettierung)

Die Integration scheitert schnell, wenn die optische Physik ignoriert wird. Ein großes Risiko besteht darin, einen großformatigen Flächensensor (z. B. einen 1-Zoll-Sensor) mit einem untergroßen Objektiv (z. B. ein 2/3-Zoll-Formatobjektiv) zu kombinieren. Diese Nichtübereinstimmung führt zur Vignettierung. Das Bild weist stark abgedunkelte Ecken und starke tote Winkel an den Rändern auf. Sie müssen sicherstellen, dass der Durchmesser des Objektivformats dem physischen Diagonalmaß des Sensors entspricht oder dieses überschreitet.

Überlastung der Datenverarbeitung

Hochauflösende Aufnahmen mit hoher Bildrate erzeugen enorme Datennutzlasten. Ein 12-Megapixel-Sensor, der mit 60 Bildern pro Sekunde läuft, erzeugt enormen Netzwerkverkehr. Die Realität ist, dass Ihre PC-Architektur diesen Stream bewältigen muss. Beachten Sie die absolute Notwendigkeit, Hochdurchsatz-Setups mit ausreichender IPC-Verarbeitungsleistung (Industrie-PC) zu kombinieren, komplett mit dedizierten Bildbeschleunigern oder GPUs. Alternativ könnten Sie intelligente Kameras für die dezentrale Verarbeitung in Betracht ziehen, die das Bild lokal analysieren und nur kleine Textzeichenfolgen an das zentrale System senden.

Abschluss

Flächenscankameras sind nach wie vor das grundlegende Werkzeug für die Prüfung einzelner Teile in der modernen Fertigung. Sie bieten einen unübertroffenen geometrischen Kontext in einem einzigen Momentaufnahmerahmen. Durch das Verständnis des Zusammenspiels zwischen Sensorauflösung, Global Shutter und Schnittstellenbandbreite können Sie äußerst belastbare Automatisierungszellen entwerfen. Allerdings kann eine falsche optische Paarung oder eine ignorierte Dynamik der Bewegungsunschärfe selbst die teuerste Hardware lahmlegen.

Vor einer vollständigen Beschaffung empfehlen wir dringend die Durchführung eines physischen Proof of Concept (PoC) anhand von Musterteilen. Testen Sie Ihre vorgeschlagenen Beleuchtungsgeometrien und überprüfen Sie Ihre Auflösungsberechnungen physisch. Tests in der Praxis zeigen häufig subtile Blend- oder Texturprobleme, die in CAD-Modellen nicht zu sehen sind. Weisen Sie Ihre Ingenieursteams an, umfassende Kameraauswahltools zu nutzen, technische Whitepapers herunterzuladen oder eine praktische Beratung mit einem engagierten Bildverarbeitungsingenieur zu vereinbaren, um Ihren Architekturentwurf fertigzustellen.

FAQ

F: Kann eine Flächenkamera sich bewegende Objekte inspizieren?

A: Ja, bei richtiger Konfiguration eignen sie sich hervorragend für die Inspektion beweglicher Objekte. Sie müssen Global-Shutter verwenden, die alle Pixel gleichzeitig belichten, um Verzerrungen zu vermeiden. Darüber hinaus benötigen Sie extrem kurze Belichtungszeiten gepaart mit hochintensiver Stroboskopbeleuchtung, um die Bewegung vollständig einzufrieren.

F: Was ist der Unterschied zwischen einer Smart-Kamera und einer Standard-Flächenkamera?

A: Standardkameras fungieren als dedizierte Bilderfassungsgeräte. Sie übertragen rohe, unkomprimierte Bilddaten zur Analyse an einen externen Industrie-PC. Intelligente Kameras integrieren Sensor, Prozessor und Software in einem Gehäuse. Sie verarbeiten das Bild an Bord und geben nur ein diskretes Pass/Fail-Signal oder einfache Koordinatendaten aus.

F: Wie wähle ich das richtige Objektiv für meine Flächenkamera aus?

A: Sie müssen das Objektivformat an die physische Sensorgröße anpassen, um dunkle Ecken (Vignettierung) zu vermeiden. Wählen Sie als Nächstes die Brennweite basierend auf Ihrem gewünschten Arbeitsabstand und dem erforderlichen Sichtfeld. Erwägen Sie schließlich den Einsatz spezieller telezentrischer Objektive, wenn Ihre Anwendung hochpräzise, ​​parallaxenfreie Dimensionsmessungen erfordert.
