Dalam inspeksi otomatis, permukaan yang sangat reflektif atau tidak rata dapat dengan mudah menyebabkan silau, bayangan, dan kesalahan penyortiran yang membuat frustrasi. Memilih geometri iluminasi yang tepat tetap menjadi faktor terpenting dalam menjamin stabilitas perolehan gambar. Insinyur sering memperdebatkan antara lampu koaksial dan lampu kubah. Kedua desain tersebut berupaya memberikan pencahayaan seragam dan bebas bayangan untuk menghilangkan titik terang. Namun, fisika optik yang mendasarinya menentukan kasus penggunaan ideal, jejak integrasi, dan jarak kerja yang sangat berbeda. Menerapkan geometri yang salah dapat membutakan sensor Anda sepenuhnya. Panduan ini memberikan perbandingan teknis langsung antara pencahayaan koaksial dan kubah. Kami akan membantu vision engineer mengevaluasi pengorbanan yang diperlukan, meminimalkan tingkat kegagalan palsu, dan dengan yakin menentukan hasil optimal lampu visi mesin untuk tantangan inspeksi visual yang kompleks. Anda akan mempelajari kasus penggunaan yang tepat, batasan fisik, dan cara mengatasi topografi permukaan yang rumit di lingkungan manufaktur modern.

Poin Penting

• Lampu koaksial ideal untuk permukaan datar dan sangat specular (misalnya wafer semikonduktor, PCB telanjang, kaca) yang memerlukan identifikasi cacat permukaan halus atau kode terukir.

• Lampu kubah unggul dalam menerangi permukaan reflektif yang melengkung, berkerut, atau multi-segi (misalnya, kemasan foil, bantalan bola, silinder logam) dengan menyinari objek dalam cahaya menyebar multi-arah.

• Penerangan koaksial standar mengalami kehilangan cahaya yang melekat karena pembagi sinar internal, seringkali memerlukan Lampu Penglihatan Mesin Koaksial Kecerahan Tinggi untuk pencitraan kecepatan tinggi.

• Lampu kubah memerlukan pemasangan yang sangat dekat dengan target inspeksi, sedangkan lampu koaksial menawarkan jarak standoff yang lebih fleksibel namun dibatasi oleh bidang pandangnya (FOV).

1. Prinsip Optik: Bagaimana Setiap Cahaya Penglihatan Mesin Memanipulasi Foton

Untuk menguasai inspeksi otomatis, Anda harus memahami bagaimana berbagai sumber cahaya membengkokkan dan memanipulasi foton. Setiap target berinteraksi secara berbeda dalam geometri pencahayaan tertentu. cahaya koaksial dan lampu kubah beroperasi dengan prinsip fisik yang sepenuhnya berbeda.

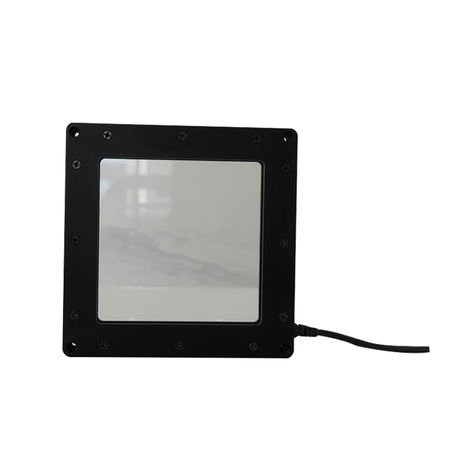

Mekanika Cahaya Koaksial

Penerangan koaksial bergantung pada pengaturan internal yang cerdas. Ini menggunakan setengah cermin, biasa disebut beam splitter. Pabrikan memiringkan cermin ini tepat pada 45 derajat. Sumber LED terletak tegak lurus terhadap sumbu kamera. Cahaya mengenai pemecah berkas dan dialihkan ke bawah. Ia bergerak ke objek pada sumbu optik yang sama persis dengan lensa kamera.

Ketika cahaya ini mengenai permukaan cermin yang rata sempurna, cahaya tersebut akan memantul kembali. Foton yang dipantulkan melewati setengah cermin dan masuk ke sensor kamera. Permukaan datar tampak cemerlang dan putih. Namun, fitur yang miring atau tekstur yang tidak rata akan menyebarkan cahaya dari lensa. Kamera tidak dapat menangkap foton yang tersebar ini. Akibatnya, penyok, goresan, atau tepian yang menonjol tampak sangat gelap dengan latar belakang terang. Efek pemfilteran spesifik ini menjadikannya alat yang sangat ampuh untuk mendeteksi cacat topologi.

Mekanika Cahaya Kubah

Lampu kubah mengatasi masalah refleksi menggunakan prinsip bola terintegrasi. Unit ini memiliki rongga kubah berwarna putih matte yang sangat reflektif. LED mengarah ke atas ke dalam rongga ini, bukan ke bawah. Permukaan putih yang melengkung menyebarkan foton. Ini memantulkannya ke objek target dari setiap sudut spasial yang memungkinkan.

Ini menciptakan efek 'hari mendung' yang sempurna. Cahaya menyebar multi-arah menyelimuti target. Ini hampir menghilangkan bayangan. Ini menetralkan silau specular terlepas dari geometri permukaan objek. Bentuk kompleks menerima pencahayaan seragam sempurna.

Peringatan 'Lubang Kamera'.

Anda harus mewaspadai keterbatasan fisik yang kritis. Lampu kubah memerlukan aperture atas agar kamera dapat melihat target. Kami menyebutnya 'lubang kamera.' Jika Anda memeriksa permukaan datar sempurna dan sangat reflektif di bawah kubah, Anda akan melihat masalahnya. Lubang kamera memantulkan langsung kembali ke lensa. Ini tampak sebagai titik gelap dan tidak terang tepat di tengah gambar Anda. Pencahayaan koaksial secara alami mencegah kelemahan khusus ini. Pemisah sinar memastikan tidak ada ruang gelap di jalur optik.

2. Evaluasi Geometri Permukaan & Cacat Material

Memilih geometri yang benar bergantung sepenuhnya pada topografi material. Anda harus mengevaluasi permukaan akhir sebelum memilih perlengkapan.

Kapan Menentukan Cahaya Koaksial

Anda harus condong ke arah solusi koaksial ketika berhadapan dengan permukaan specular datar. Wafer silikon, aluminium poles, kaca slide, dan cermin datar memerlukan geometri optik yang tepat ini. Teknik ini bertindak sebagai filter kerataan optik.

Ini unggul dalam menyoroti perubahan topologi kecil. Penandaan Bagian Langsung (DPM) pada logam mengkilap menjadi sangat mudah terbaca. Kode batang yang diukir dengan laser menyebarkan cahaya tegak lurus. Garis-garis yang tergores tampak sangat hitam. Logam datar di sekelilingnya tampak putih seragam. Kontras ekstrim ini menjamin pembacaan barcode yang andal.

Praktik Terbaik untuk Aplikasi Koaksial:

• Sejajarkan kamera tegak lurus dengan permukaan target.

• Pastikan target tetap rata selama inspeksi web berkelanjutan.

• Hindari penggunaan metode ini untuk objek yang memiliki lengkungan bola yang berat.

Kapan Menentukan Lampu Kubah

Anda harus menentukan iluminasi kubah untuk permukaan specular yang melengkung, berkerut, atau memiliki banyak segi. Bayangkan kemasan melepuh farmasi yang mengilap. Pertimbangkan foil logam berkerut atau bantalan bola berbentuk bola. Penerangan koaksial gagal di sini. Permukaan melengkung menyebarkan cahaya lurus menjauhi lensa. Gambar menjadi hitam.

Lampu kubah memenuhi kurva ini dengan energi yang tersebar. Mereka menghomogenisasi latar belakang. Hal ini menjadikannya ideal bila tujuan utama Anda adalah membaca teks tercetak pada permukaan mengkilap yang tidak rata. Foton multi-arah memastikan topografi di bawahnya tidak menciptakan titik silau yang menyilaukan. Pencetakan inkjet pada aluminium melengkung dapat terbaca dengan sempurna.

Kesalahan Umum yang Harus Dihindari:

• Menggunakan lampu kubah untuk membaca fitur yang terukir dalam. Cahaya yang menyebar memenuhi ukiran, merusak kontras.

• Menggunakan kubah untuk cermin datar, yang mau tidak mau menangkap pantulan lubang kamera yang gelap.

3. Realitas Implementasi: Jejak Kaki, Jarak Kerja, dan Kehilangan Cahaya

Fisika teoretis tidak berarti apa-apa tanpa integrasi praktis. Anda harus mempertimbangkan batasan alat berat, jarak kerja, dan efisiensi optik.

Kendala Jarak Kerja

Lampu kubah memerlukan jarak yang sangat dekat dengan target. Anda sering memasangnya dalam jarak beberapa milimeter dari objek. Jika Anda menaikkan lampu kubah terlalu tinggi, efek 'pembungkus' yang menyebar akan menurun. Lampu pada dasarnya menjadi lampu cincin standar. Kedekatan yang ekstrem ini menyebabkan sakit kepala mekanis yang parah. Ini dengan mudah mengganggu perkakas robot pick-and-place. Izin menjadi sangat terbatas.

Unit koaksial menawarkan jarak kebuntuan yang jauh lebih fleksibel. Anda dapat memasangnya lebih jauh dari bidang inspeksi. Hal ini memberikan jarak bebas alat yang lebih aman untuk lengan dan gripper otomatis. Namun, rumah koaksial umumnya lebih besar. Mereka juga menghadapi batasan bidang pandang (FOV) yang ketat. Cermin internal harus lebih besar dari FOV yang dibutuhkan. Menginspeksi area yang luas memerlukan perlengkapan koaksial yang sama besar dan beratnya.

Pengorbanan Kecerahan

Penerangan koaksial standar mengalami ketidakefisienan optik yang sangat besar. Pemisah sinar 45 derajat menyebabkan kehilangan cahaya yang parah. Fisika menentukan hukuman ini. Mari kita periksa perjalanan foton.

Pertama, LED memancarkan cahaya ke arah setengah cermin. Cermin memantulkan 50% cahaya ini ke bawah. Ini mentransmisikan 50% lainnya ke dalam tubuh perumahan, menyia-nyiakannya. 50% sisanya mencapai target dan memantul kembali. Itu mengenai cermin lagi. Cermin mentransmisikan 50% cahaya kembali ke kamera. Ini memantulkan separuh lainnya kembali ke LED. Pada akhirnya, unit koaksial standar kehilangan sekitar 75% dari total potensi keluaran cahayanya.

Bagan Redaman Cahaya

Bagan berikut mengilustrasikan kehilangan optik dramatis yang melekat pada geometri beam splitter.

Aplikasi pemindaian garis berkecepatan tinggi tidak dapat bertahan dari penalti foton ini. Aplikasi pemindaian area eksposur cepat juga mengalami kesulitan. Untuk mengatasi hal ini, insinyur visi sangat bergantung pada spesifikasi a Lampu Penglihatan Mesin Koaksial Kecerahan Tinggi . Unit khusus ini memiliki fitur manajemen termal tingkat lanjut. Mereka menggunakan rangkaian LED kepadatan tinggi untuk secara agresif mengkompensasi hilangnya optik yang melekat. Anda harus menerapkannya kapan pun waktu pemaparan mikrodetik diwajibkan.

4. Alternatif Tingkat Lanjut: Menyelesaikan Keterbatasan Kasus Tepi

Perlengkapan standar tidak dapat menyelesaikan setiap tantangan inspeksi. Selubung mesin yang rumit sering kali memerlukan solusi optik khusus. Produsen industri telah mengembangkan alternatif canggih untuk mengatasi batas geometri standar.

Solusi Hibrida Kubah Koaksial

Beberapa target modern memperlihatkan bagian cermin datar dan tepi yang sangat melengkung. Tidak ada opsi standar yang berfungsi dengan sempurna. Perlengkapan hybrid menggabungkan bentuk kubah dengan sisipan koaksial yang terletak di bukaan kamera atas. Modul koaksial menyuntikkan cahaya lurus ke tengah. Ini secara cemerlang menghilangkan efek 'titik gelap' yang menakutkan pada benda datar dan mengkilap. Sementara itu, kubah di sekitarnya mempertahankan cahaya menyebar multi-arah untuk tepinya yang melengkung. Pendekatan hibrid ini memberikan keseragaman yang lengkap.

Inovasi Koaksial Sudut

Izin mekanis sering kali menentukan desain sistem penglihatan. Terkadang Anda tidak memiliki ruang sumbu Z vertikal untuk memasang housing koaksial lurus ke bawah yang besar. Rumah tradisional menumpuk kamera, lensa, dan pemisah sinar secara vertikal. Tumpukan ini dapat dengan mudah melebihi 200 milimeter.

Untuk mengatasi hal ini, para insinyur visi menentukan a Lampu Koaksial Sudut . Varian khusus ini menargetkan selubung mesin yang sangat ketat. Hal ini memungkinkan pencahayaan disuntikkan pada suatu sudut. Seringkali menggunakan jalur optik terlipat 90 derajat. Anda mempertahankan efek pemfilteran koaksial yang penting sambil memecahkan batasan volumetrik yang ketat. Ini sangat cocok dengan sel inspeksi kompak. Anda mendapatkan pemeriksaan permukaan datar tanpa cacat tanpa mendesain ulang seluruh rangka alat berat.

5. Kerangka Keputusan Insinyur: Memilih Lampu yang Tepat

Menebak menyebabkan penundaan dan menambah jam kerja teknis. Anda memerlukan pendekatan sistematis dalam pemilihan perangkat keras. Ikuti kerangka sekuensial ini untuk menentukan geometri yang benar dengan cepat.

1. Menilai Topografi: Periksa permukaan yang sangat reflektif. Apakah sebagian besar datar? Anda harus condong ke arah solusi koaksial. Apakah melengkung, berkerut, atau bersudut banyak? Anda harus condong ke arah perlengkapan kubah.

2. Periksa Izin: Evaluasi model CAD mekanis Anda. Apakah pengaturan Anda memungkinkan lampu ditempatkan hampir rata dengan bagian tersebut? Jika ya, sebuah kubah sangat layak digunakan. Apakah Anda memerlukan jarak bebas lebih dari 50 milimeter untuk senjata otomatis? Koaksial sangat disukai.

3. Tentukan Persyaratan Output: Tinjau waktu eksposur kamera Anda. Jika Anda memeriksa media datar berkecepatan tinggi, ingatlah aturan kehilangan cahaya 75%. Pastikan anggaran daya Anda mengakomodasi modul koaksial kecerahan tinggi untuk menghentikan gerakan secara efektif.

4. Bukti Konsep (PoC): Jangan pernah menyelesaikan keputusan paling bawah hanya berdasarkan teori. Anda harus menguji kedua geometri tersebut di laboratorium pada sampel produksi sebenarnya. Ini adalah satu-satunya cara untuk mengevaluasi silau tepi.

Ringkasan Matriks Keputusan

Gunakan tabel referensi ini untuk memvalidasi logika Anda selama tahap desain.

Percayalah pada fisika. Jika Anda tidak menyelaraskan prinsip optik dengan topografi material, pemrosesan perangkat lunak apa pun tidak akan dapat memulihkan data gambar yang hilang.

Kesimpulan

Geometri pencahayaan tidak ada yang unggul secara universal. Kemanjurannya sepenuhnya ditentukan oleh bentuk spesifik target dan batasan mekanis sel inspeksi Anda. Pencahayaan koaksial bertindak sebagai filter optik yang tak tertandingi untuk kerataan. Ini dengan sempurna menyoroti penyimpangan, goresan, dan goresan pada substrat specular. Sebaliknya, pencahayaan kubah bertindak sebagai penyeimbang utama ketidakrataan. Ini membungkus target melengkung yang kompleks dalam energi yang lembut dan tanpa bayangan.

Langkah Anda selanjutnya sangat praktis. Pertama, tinjau persyaratan izin alat berat Anda dalam CAD. Kedua, hitung waktu pemaparan yang diperlukan untuk membekukan gerakan. Jika Anda membutuhkan semburan cahaya yang intens, segera tingkatkan ke model dengan kecerahan tinggi. Terakhir, mintalah unit peminjam dari mitra visi Anda. Melakukan pengujian empiris pada sampel produksi hidup. Validasi fisik yang tepat mencegah kegagalan integrasi yang mahal di bagian hilir.

Pertanyaan Umum

T: Mengapa lampu koaksial saya menghasilkan gambar yang redup dibandingkan dengan lampu cincin saya?

J: Pemisah sinar internal secara inheren menyebabkan redaman optik yang sangat besar. Cahaya kehilangan 50% intensitasnya saat memantul ke bagian tersebut, dan 50% lainnya kembali ke kamera. Anda kehilangan sekitar 75% totalnya. Untuk mengatasinya, Anda harus meningkatkan ke variasi LED kecerahan tinggi, membuka bukaan lensa, atau menambah waktu eksposur kamera.

T: Dapatkah lampu kubah memeriksa permukaan cermin yang datar?

J: Ya, tapi dengan batasan besar. Lubang penglihatan atas yang memungkinkan kamera melihat bagian tersebut akan dipantulkan langsung kembali ke lensa. Ini menciptakan lingkaran hitam yang jelas tepat di tengah bidang pandang Anda. Geometri koaksial mencegah hal ini sepenuhnya.

T: Untuk apa Lampu Coaxial Sudut digunakan?

J: Insinyur menggunakannya ketika mereka sangat membutuhkan manfaat optik dari pengaturan koaksial, namun tidak memiliki jarak bebas sumbu Z vertikal di atas bagian tersebut. Ini mengubah jejak mekanis. Cahaya disuntikkan dari suatu sudut, dipasang pada mesin yang sempit sehingga rumah standar yang lurus ke bawah tidak akan muat.
