Dalam pemeriksaan automatik, permukaan yang sangat reflektif atau tidak rata dengan mudah menyebabkan silau, membayangi dan penolakan palsu yang mengecewakan. Memilih geometri pencahayaan yang betul kekal sebagai faktor paling kritikal tunggal dalam menjamin kestabilan pemerolehan imej. Jurutera sering berdebat antara lampu sepaksi dan lampu kubah. Kedua-dua reka bentuk cuba memberikan pencahayaan seragam tanpa bayang-bayang untuk menghilangkan bintik-bintik terang. Walau bagaimanapun, fizik optik asas mereka menentukan kes penggunaan ideal yang berbeza, jejak integrasi dan jarak kerja. Menggunakan geometri yang salah boleh membutakan sepenuhnya penderia anda. Panduan ini menyediakan perbandingan langsung, teknikal bagi pencahayaan sepaksi dan kubah. Kami akan membantu jurutera penglihatan menilai pertukaran yang diperlukan, meminimumkan kadar kegagalan palsu dan dengan yakin menentukan yang optimum cahaya penglihatan mesin untuk cabaran pemeriksaan visual yang kompleks. Anda akan mempelajari kes penggunaan yang tepat, had fizikal dan cara untuk menakluki topografi permukaan yang rumit dalam persekitaran pembuatan moden.

Pengambilan Utama

• Lampu sepaksi sesuai untuk permukaan rata dan berspekuler tinggi (cth, wafer semikonduktor, PCB kosong, kaca) yang perlu mengenal pasti kecacatan permukaan halus atau kod terukir.

• Lampu kubah cemerlang dalam menerangi permukaan reflektif melengkung, berkedut atau berbilang muka (cth, pembungkusan foil, galas bebola, silinder logam) dengan memandikan objek dalam cahaya resap berbilang arah.

• Pencahayaan sepaksi standard mengalami kehilangan cahaya yang wujud akibat pembahagi pancaran dalaman, selalunya memerlukan Cahaya Penglihatan Mesin Sepaksi Kecerahan Tinggi untuk pengimejan berkelajuan tinggi.

• Lampu kubah memerlukan pemasangan sangat hampir dengan sasaran pemeriksaan, manakala lampu sepaksi menawarkan jarak kebuntuan yang lebih fleksibel tetapi dihadkan oleh medan pandangannya (FOV).

1. Prinsip Optik: Bagaimana Setiap Cahaya Penglihatan Mesin Memanipulasi Foton

Untuk menguasai pemeriksaan automatik, anda mesti memahami cara sumber cahaya yang berbeza membengkok dan memanipulasi foton. Setiap sasaran berinteraksi secara berbeza di bawah geometri pencahayaan tertentu. cahaya sepaksi dan cahaya kubah beroperasi pada prinsip fizikal yang berbeza sepenuhnya.

Mekanik Cahaya Sepaksi

Pencahayaan sepaksi bergantung pada susunan dalaman yang bijak. Ia menggunakan separuh cermin, biasanya dipanggil pemisah rasuk. Pengilang menyudut cermin ini tepat pada 45 darjah. Sumber LED terletak berserenjang dengan paksi kamera. Cahaya mengenai pembahagi rasuk dan melencong ke bawah. Ia bergerak ke objek pada paksi optik yang sama dengan lensa kamera.

Apabila cahaya ini mengenai permukaan yang rata dan bercermin, ia melantun terus ke belakang. Foton yang dipantulkan melalui separuh cermin dan memasuki sensor kamera. Permukaan rata kelihatan cerah dan putih. Walau bagaimanapun, ciri senget atau tekstur yang tidak sekata menyerakkan cahaya dari kanta. Kamera tidak boleh menangkap foton bertaburan ini. Akibatnya, penyok, calar atau tepi terangkat kelihatan gelap dengan latar belakang yang terang. Kesan penapisan khusus ini menjadikannya alat yang sangat berkuasa untuk pengesanan kecacatan topologi.

Mekanik Cahaya Kubah

Lampu kubah menangani isu pantulan menggunakan prinsip sfera penyepaduan. Unit ini mempunyai rongga kubah putih matte yang sangat reflektif. LED menghala ke atas ke dalam rongga ini dan bukannya ke bawah. Permukaan putih melengkung menyerakkan foton. Ia melantunkannya ke objek sasaran dari setiap sudut spatial yang mungkin.

Ini menghasilkan kesan 'hari mendung' yang sempurna. Cahaya meresap berbilang arah melilit sasaran. Ia hampir menghapuskan bayang-bayang. Ia meneutralkan silau spekular tanpa mengira geometri permukaan objek. Bentuk kompleks menerima pencahayaan seragam yang sempurna.

Kaveat 'Camera Hole'.

Anda mesti berhati-hati untuk had fizikal yang kritikal. Lampu kubah memerlukan apertur atas supaya kamera dapat melihat sasaran. Kami memanggil ini sebagai 'lubang kamera.' Jika anda memeriksa permukaan rata yang sangat memantulkan cahaya di bawah kubah, anda akan melihat masalah. Lubang kamera memantul terus ke dalam lensa. Ia kelihatan sebagai tempat gelap dan tidak terang yang berbeza betul-betul di tengah-tengah imej anda. Pencahayaan sepaksi secara semula jadi menghalang kecacatan khusus ini. Pemisah rasuk memastikan tiada lompang gelap wujud dalam laluan optik.

2. Geometri Permukaan & Penilaian Kecacatan Bahan

Memilih geometri yang betul bergantung sepenuhnya pada topografi bahan. Anda mesti menilai kemasan permukaan sebelum memilih lekapan.

Bila Untuk Menentukan Cahaya Sepaksi

Anda harus condong ke arah penyelesaian sepaksi apabila berurusan dengan permukaan spekular rata. Wafer silikon, aluminium yang digilap, slaid kaca dan cermin rata memerlukan geometri optik yang tepat ini. Teknik ini bertindak sebagai penapis kerataan optik.

Ia cemerlang dalam menyerlahkan perubahan topologi minit. Penanda Bahagian Langsung (DPM) pada logam berkilat menjadi sangat mudah dibaca. Kod bar terukir laser menyerakkan cahaya serenjang. Garisan terukir kelihatan hitam pekat. Logam rata di sekeliling kelihatan putih seragam. Kontras melampau ini menjamin bacaan kod bar yang boleh dipercayai.

Amalan Terbaik untuk Aplikasi Koaksial:

• Jajarkan kamera berserenjang dengan permukaan sasaran.

• Pastikan sasaran kekal rata semasa pemeriksaan web berterusan.

• Elakkan menggunakan kaedah ini untuk objek yang mempunyai lengkung sfera berat.

Bila Untuk Menentukan Lampu Kubah

Anda mesti menentukan pencahayaan kubah untuk permukaan spekular melengkung, berkedut atau berbilang muka. Fikirkan pek lepuh farmaseutikal berkilat. Pertimbangkan kerajang logam berkerut atau galas bebola sfera. Pencahayaan sepaksi gagal di sini. Permukaan melengkung menyerakkan cahaya terus dari kanta. Imej itu hanya bertukar hitam.

Lampu kubah memandikan lengkung ini dalam tenaga meresap. Mereka menyeragamkan latar belakang. Ini menjadikan mereka ideal apabila matlamat utama anda ialah membaca teks bercetak pada permukaan berkilat yang tidak rata. Foton berbilang arah memastikan topografi asas tidak menghasilkan titik panas silau yang membutakan. Pencetakan inkjet pada aluminium melengkung boleh dibaca dengan sempurna.

Kesilapan Biasa yang Perlu Dielakkan:

• Menggunakan lampu kubah untuk membaca ciri terukir dalam. Cahaya meresap memenuhi ukiran, memusnahkan kontras.

• Menggunakan kubah untuk cermin rata, yang pasti menangkap pantulan lubang kamera gelap.

3. Realiti Pelaksanaan: Jejak, Jarak Kerja dan Kehilangan Cahaya

Fizik teoretikal bermakna sedikit tanpa integrasi praktikal. Anda mesti mempertimbangkan kekangan mesin, jarak kerja dan kecekapan optik.

Kekangan Jarak Kerja

Lampu kubah menuntut jarak yang melampau dengan sasaran. Anda sering melekapkannya dalam milimeter objek. Jika anda menaikkan cahaya kubah terlalu tinggi, kesan 'membungkus' meresap akan merosot. Cahaya pada dasarnya menjadi lampu cincin standard. Jarak yang melampau ini menyebabkan sakit kepala mekanikal yang teruk. Ia dengan mudah mengganggu perkakas pilih-dan-tempat robotik. Pembersihan menjadi sangat terhad.

Unit sepaksi menawarkan jarak kebuntuan yang lebih fleksibel. Anda boleh memasangnya lebih jauh dari pesawat pemeriksaan. Ini memberikan pelepasan alat yang lebih selamat untuk lengan automatik dan penggenggam. Walau bagaimanapun, perumah sepaksi biasanya lebih besar. Mereka juga menghadapi batasan bidang pandangan (FOV) yang ketat. Cermin dalaman mestilah lebih besar daripada FOV yang diperlukan. Memeriksa kawasan besar memerlukan lekapan sepaksi yang sama besar dan berat.

Tradeoff Kecerahan

Pencahayaan sepaksi standard mengalami ketidakcekapan optik yang wujud secara besar-besaran. Pembahagi rasuk 45 darjah menyebabkan kehilangan cahaya yang teruk. Fizik menentukan penalti ini. Mari kita periksa perjalanan foton.

Pertama, LED memancarkan cahaya ke arah separuh cermin. Cermin memantulkan 50% cahaya ini ke bawah. Ia menghantar 50% yang lain ke dalam badan perumahan, membazirkannya. Baki 50% mencapai sasaran dan melantun semula. Ia terkena cermin sekali lagi. Cermin memancarkan 50% daripada cahaya yang kembali itu ke kamera. Ia memantulkan separuh lagi ke belakang ke arah LED. Akhirnya, unit sepaksi piawai kehilangan kira-kira 75% daripada jumlah potensi keluaran cahayanya.

Carta Pengecilan Cahaya

Carta berikut menggambarkan kehilangan optik dramatik yang wujud pada geometri pembahagi rasuk.

Aplikasi imbasan talian berkelajuan tinggi tidak dapat bertahan dengan penalti foton ini. Aplikasi imbasan kawasan pendedahan cepat juga sukar. Untuk menyelesaikan masalah ini, jurutera penglihatan sangat bergantung pada menentukan a Cahaya Penglihatan Mesin Sepaksi Kecerahan Tinggi . Unit khusus ini menampilkan pengurusan haba lanjutan. Mereka menggunakan tatasusunan LED berketumpatan tinggi untuk mengimbangi kehilangan optik yang wujud secara agresif. Anda mesti menggunakan mereka apabila masa pendedahan mikrosaat adalah wajib.

4. Alternatif Lanjutan: Menyelesaikan Had Edge-Case

Lekapan standard tidak dapat menyelesaikan setiap cabaran pemeriksaan. Sampul mesin kompleks sering menuntut penyelesaian optik khusus. Pengeluar industri telah membangunkan alternatif termaju untuk mengatasi had geometri standard.

Penyelesaian Hibrid Kubah Sepaksi

Sesetengah sasaran moden mempamerkan kedua-dua bahagian bercermin rata dan tepi yang sangat melengkung. Pilihan standard tidak berfungsi dengan sempurna. Lekapan hibrid menggabungkan bentuk kubah dengan sisipan sepaksi yang terletak di apertur kamera atas. Modul sepaksi menyuntik cahaya lurus ke bahagian tengah. Ini dengan cemerlang menghapuskan kesan 'titik gelap' yang digeruni pada item berkilat rata. Sementara itu, kubah sekeliling mengekalkan cahaya meresap berbilang arah untuk tepi melengkung. Pendekatan hibrid ini memberikan keseragaman yang lengkap.

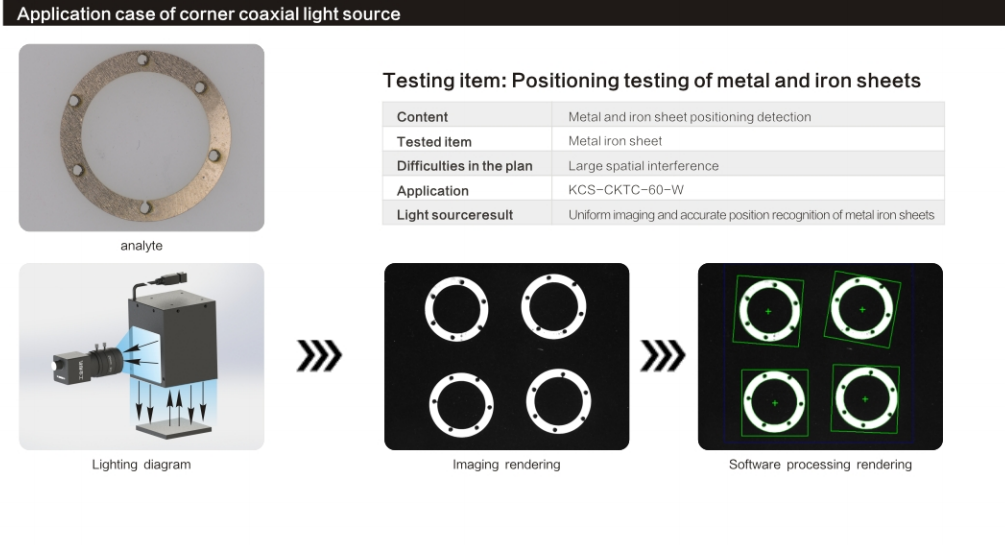

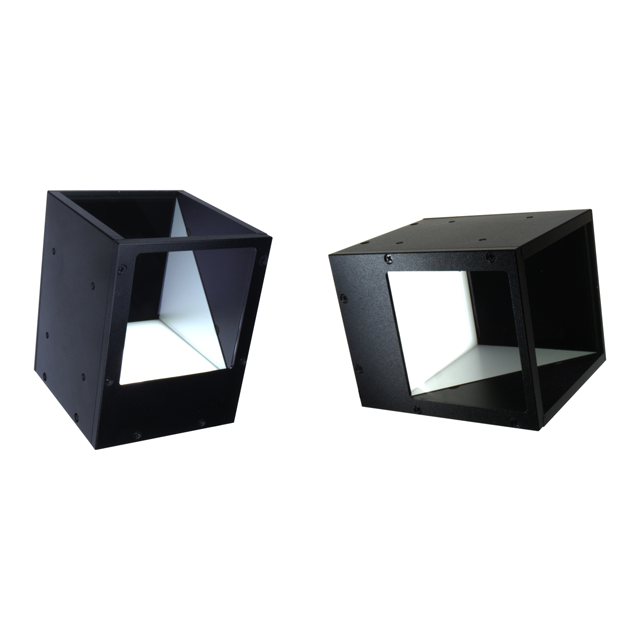

Inovasi Koaksial Sudut

Kelegaan mekanikal sering menentukan reka bentuk sistem penglihatan. Kadangkala anda kekurangan ruang paksi Z menegak untuk memasang perumah sepaksi lurus ke bawah yang besar. Perumah tradisional menyusun kamera, kanta dan pembahagi rasuk secara menegak. Timbunan ini boleh melebihi 200 milimeter dengan mudah.

Untuk menyelesaikannya, jurutera penglihatan menentukan a Cahaya Sepaksi Sudut . Varian khusus ini menyasarkan sampul mesin yang sangat ketat. Ia membolehkan pencahayaan disuntik pada sudut. Ia selalunya menggunakan laluan optik terlipat 90 darjah. Anda mengekalkan kesan penapisan sepaksi yang penting sambil menyelesaikan kekangan volumetrik yang ketat. Ia sesuai dengan sempurna ke dalam sel pemeriksaan padat. Anda mencapai pemeriksaan permukaan rata yang sempurna tanpa mereka bentuk semula keseluruhan rangka mesin.

5. Rangka Kerja Keputusan Jurutera: Menyenarai Pendek Cahaya yang Tepat

Meneka menyebabkan kelewatan dan meningkatkan waktu kejuruteraan. Anda memerlukan pendekatan sistematik untuk pemilihan perkakasan. Ikuti rangka kerja berjujukan ini untuk menentukan geometri yang betul dengan cepat.

1. Menilai Topografi: Periksa permukaan yang sangat reflektif. Adakah ia kebanyakannya rata? Anda harus condong ke arah penyelesaian sepaksi. Adakah ia melengkung, berkedut atau berbilang sudut? Anda mesti condong ke arah lekapan kubah.

2. Semak Kelegaan: Nilaikan model CAD mekanikal anda. Adakah persediaan anda membenarkan lampu duduk hampir sama dengan bahagian tersebut? Jika ya, kubah sangat berdaya maju. Adakah anda memerlukan lebih daripada 50 milimeter kelegaan untuk senjata automatik? Koaksial amat diutamakan.

3. Tentukan Keperluan Output: Semak masa pendedahan kamera anda. Jika anda memeriksa substrat rata berkelajuan tinggi, ingat peraturan kehilangan cahaya 75%. Pastikan belanjawan kuasa anda memuatkan modul sepaksi kecerahan tinggi untuk membekukan gerakan dengan berkesan.

4. Bukti Konsep (PoC): Jangan sekali-kali memuktamadkan keputusan bahagian bawah corong berdasarkan teori semata-mata. Anda mesti menguji makmal kedua-dua geometri pada sampel pengeluaran sebenar. Ini adalah satu-satunya cara untuk menilai silau huruf tepi.

Ringkasan Matriks Keputusan

Gunakan jadual rujukan ini untuk mengesahkan logik anda semasa fasa reka bentuk.

Percaya fizik. Jika anda salah menjajarkan prinsip optik dengan topografi bahan, tiada jumlah pemprosesan perisian akan memulihkan data imej yang hilang.

Kesimpulan

Geometri pencahayaan tidak lebih baik secara universal. Keberkesanan mereka sepenuhnya ditentukan oleh bentuk khusus sasaran dan kekangan mekanikal sel pemeriksaan anda. Pencahayaan sepaksi bertindak sebagai penapis optik yang tiada tandingan untuk kerataan. Ia menyerlahkan penyelewengan, calar dan goresan pada substrat spekular dengan sempurna. Sebaliknya, pencahayaan kubah bertindak sebagai penyama muktamad untuk ketidaksamaan. Ia membalut sasaran melengkung yang kompleks dengan tenaga lembut tanpa bayang.

Langkah anda yang seterusnya adalah praktikal. Mula-mula, semak keperluan pelepasan mesin anda dalam CAD. Kedua, hitung masa pendedahan yang anda perlukan untuk membekukan gerakan. Jika anda memerlukan pancaran cahaya yang kuat, tingkatkan segera kepada model kecerahan tinggi. Akhir sekali, minta unit peminjam daripada rakan kongsi visi anda. Menjalankan ujian empirikal ke atas sampel pengeluaran langsung. Pengesahan fizikal yang betul menghalang kegagalan integrasi yang mahal di hiliran.

Soalan Lazim

S: Mengapakah lampu sepaksi saya menghasilkan imej yang malap berbanding dengan lampu cincin saya?

A: Pembahagi rasuk dalaman sememangnya menyebabkan pengecilan optik besar-besaran. Cahaya kehilangan 50% keamatannya yang melantun ke bahagian, dan 50% lagi kembali ke kamera. Anda kehilangan kira-kira 75% jumlah. Untuk membetulkannya, anda mesti menaik taraf kepada variasi LED kecerahan tinggi, membuka apertur lensa anda atau meningkatkan masa pendedahan kamera.

S: Bolehkah lampu kubah memeriksa permukaan rata dan bercermin?

J: Ya, tetapi dengan had yang besar. Lubang tontonan atas yang membolehkan kamera melihat bahagian itu akan memantul terus ke dalam kanta. Ini mewujudkan bulatan gelap yang berbeza di tengah-tengah medan pandangan anda. Geometri sepaksi menghalang ini sepenuhnya.

S: Untuk apa Lampu Sepaksi Sudut digunakan?

J: Jurutera menggunakannya apabila mereka sangat memerlukan faedah optik dari persediaan sepaksi, tetapi kekurangan kelegaan paksi Z menegak di atas bahagian tersebut. Ia mengubah jejak mekanikal. Cahaya menyuntik dari sudut, sesuai dengan jentera yang ketat di mana perumah lurus ke bawah standard tidak sesuai.
