Lượt xem: 0 Tác giả: Site Editor Thời gian xuất bản: 2026-10-08 Nguồn gốc: Địa điểm
Sự tương phản tạo thành xương sống của bất kỳ hệ thống kiểm tra tự động nào. Các kỹ sư thường dựa vào thuật toán phần mềm để cải thiện độ tương phản kém về mặt kỹ thuật số. Làm như vậy sẽ tăng độ trễ xử lý và hạn chế tốc độ đường truyền. Cảm biến máy ảnh phải thu thập dữ liệu cạnh riêng biệt trong quá trình phơi sáng. Nếu không, thuật toán phần mềm không thể tái tạo lại thông tin hình ảnh bị thiếu một cách đáng tin cậy. Thực tế phần cứng quyết định sự thành công của toàn bộ hệ thống thị giác của bạn.
Chúng ta phải giải quyết những thách thức quang học trước khi hình ảnh đến được bộ xử lý. Bài viết này trình bày cách chọn bước sóng chính xác quyết định độ tin cậy của hệ thống. Bằng cách chọn màu chiếu sáng phù hợp, bạn giảm thiểu lỗi loại bỏ sai và tối ưu hóa hiệu quả tổng thể của thiết bị (OEE). Bạn sẽ học cách kết hợp các bước sóng cụ thể với vật liệu và hình học. Chúng ta sẽ khám phá các tùy chọn phần cứng nâng cao cho môi trường sản xuất năng động. Việc nắm vững các nguyên tắc chiếu sáng này sẽ đảm bảo độ tương phản hoàn hảo.
Quy tắc màu sắc: Để làm sáng một đặc điểm, hãy sử dụng ánh sáng cùng màu. Để làm tối một đối tượng (tăng độ tương phản so với nền), hãy sử dụng màu bổ sung (đối lập).
Ngoài tầm nhìn thấy: Các bước sóng không nhìn thấy được (NIR và UV) giải quyết các nhiệm vụ kiểm tra phức tạp bằng cách xuyên qua vật liệu hoặc kích hoạt huỳnh quang, bỏ qua nhiễu hình ảnh ở cấp độ bề mặt.
Tính linh hoạt động: Các yếu tố hình thức như đèn thanh thị giác máy nhiều màu cho phép điều chỉnh độ tương phản được kiểm soát bằng phần mềm trên các dây chuyền sản xuất có độ kết hợp cao mà không cần thay đổi phần cứng.
Các vấn đề về hình học: Chỉ riêng bước sóng là không đủ; việc kết hợp đúng màu với phương pháp phân phối phù hợp (ví dụ: đèn thị giác máy đồng trục đa phổ) là rất quan trọng đối với các bề mặt phản chiếu hoặc cong.
Ánh sáng tương tác với vật chất theo những cách có thể dự đoán được. Chúng tôi gọi đây là quy tắc nền tảng của sự chiếu sáng. Vật liệu hấp thụ hoặc phản xạ các tia sáng tới. Bạn có thể thao tác hành vi này để tách biệt các tính năng của bộ phận cụ thể.
Để làm sáng một tính năng cụ thể, bạn kết hợp màu sáng của mình với màu của bộ phận. Đối tượng phản chiếu ánh sáng phù hợp này trở lại cảm biến. Quá trình này làm sạch hiệu quả đối tượng địa lý trên nền tối hơn. Ngược lại, bạn có thể làm tối một đặc điểm để làm nổi bật nó. Bạn đạt được điều này bằng cách sử dụng màu đối lập trên bánh xe màu. Tính năng hấp thụ ánh sáng bổ sung. Sau đó nó xuất hiện hoàn toàn màu đen đối với cảm biến đơn sắc. Phương pháp này mang lại độ tương phản tối đa để phát hiện cạnh.
Hầu hết các cuộc kiểm tra công nghiệp chính xác đều sử dụng máy ảnh đơn sắc. Bạn có thể thắc mắc tại sao cảm biến màu lại ít phổ biến hơn ở đây. Cảm biến màu sử dụng bộ lọc Bayer trên các pixel của chúng. Bộ lọc này nội suy màu sắc, vốn làm giảm độ phân giải của hình ảnh. Cảm biến đơn sắc thu thập dữ liệu độ chói thô mà không cần lọc. Việc ghép nối chúng với các bước sóng ánh sáng cụ thể mang lại độ sắc nét vượt trội hơn rất nhiều.
Ánh sáng trắng phổ rộng đưa ra một thách thức quang học quan trọng khác. Ánh sáng trắng chứa nhiều bước sóng. Mỗi bước sóng bị uốn cong khác nhau khi nó truyền qua thấu kính thủy tinh. Chúng tôi gọi hiện tượng này là quang sai màu. Nó gây ra hiện tượng mờ cạnh và viền màu khi kiểm tra dưới milimet. Ánh sáng đơn sắc loại bỏ hoàn toàn khuyết tật quang học này. Một bước sóng duy nhất uốn cong đồng đều qua thấu kính, đảm bảo các cạnh sắc như dao cạo.
Bảng 1: So sánh bước sóng thị giác máy nhìn thấy được
Bước sóng màu |
Các loại bề mặt lý tưởng |
Lợi thế ứng dụng chính |
|---|---|---|
Đỏ (620-660nm) |
Bề mặt tối, mờ hoặc mờ đục |
Tiết kiệm chi phí; cung cấp sự thâm nhập nhẹ vào các vật liệu mờ đục. |
Màu xanh lam (460-490nm) |
Kim loại có độ phản chiếu cao, bạc, thép |
Phân tán ít hơn; cung cấp khả năng phát hiện cạnh sắc như dao cạo đối với các khuyết tật vi mô. |
Xanh lục (520-530nm) |
PCB nhiều màu, đặc điểm màu đỏ/hổ phách |
Tuyệt vời để làm tối các phần tử màu đỏ nhằm tạo ra độ tương phản màu đen hoàn toàn. |
Trắng (Băng thông rộng) |
Bao bì nhiều màu, mã vạch bán lẻ |
Cho phép xác minh màu sắc trung thực khi ghép nối với máy ảnh màu. |
Việc chọn bước sóng khả kiến đòi hỏi phải lập hồ sơ mục tiêu kiểm tra cụ thể của bạn. Hãy để chúng tôi đánh giá các tùy chọn cốt lõi được sử dụng trên các dây chuyền sản xuất hiện đại.
Đèn đỏ đóng vai trò là tiêu chuẩn để kiểm tra mục đích chung. Nó hoạt động đặc biệt tốt cho các bề mặt tối hoặc mờ. Bước sóng màu đỏ tương đối dài. Chúng thâm nhập sâu hơn một chút vào các vật liệu mờ đục so với bước sóng ngắn hơn. Điều này làm cho màu đỏ có hiệu quả chi phí cao và linh hoạt cho việc kiểm tra sự hiện diện/vắng mặt tiêu chuẩn.
Ánh sáng xanh vượt trội khi kiểm tra kim loại có độ phản chiếu cao. Nó hoàn hảo cho bạc, thép và nhôm gia công. Bước sóng màu xanh ngắn hơn nhiều so với bước sóng màu đỏ. Chúng phân tán ít hơn khi chạm vào bề mặt. Hành vi chính xác này cung cấp khả năng phát hiện cạnh sắc như dao cạo. Bạn nên chỉ định ánh sáng xanh để phát hiện các vết xước nhỏ trên bề mặt hoặc các khuyết tật vi mô.
Đèn xanh giải quyết các thách thức tương phản cụ thể. Các kỹ sư thường sử dụng nó để kiểm tra các bảng mạch in nhiều màu (PCB). Màu xanh lá cây nằm đối diện với màu đỏ trên bánh xe màu. Bạn có thể sử dụng nó để làm đặc biệt các đặc điểm màu đỏ hoặc hổ phách đậm hơn. Điều này làm cho các vết đồng hoặc các linh kiện điện tử cụ thể có màu đen tuyền đối với cảm biến.
Ánh sáng trắng kết hợp toàn bộ quang phổ nhìn thấy được. Nó phù hợp nhất cho các ứng dụng yêu cầu xác minh màu sắc rõ ràng. Bạn phải ghép nối nó với một máy ảnh màu cho mục đích này. Nó cũng giúp đọc mã vạch trên bao bì có nhiều màu sắc. Tuy nhiên, ánh sáng trắng có một nhược điểm lớn. Nó tạo ra độ tương phản tổng thể thấp hơn so với các thiết lập đơn sắc được nhắm mục tiêu.
Đôi khi, ánh sáng khả kiến không thể giải quyết được thách thức kiểm tra. Bạn phải vượt ra ngoài quang phổ nhìn thấy được. Bước sóng cận hồng ngoại thường hoạt động trong khoảng từ 850 đến 940 nm. Những bước sóng dài này tương tác độc đáo với các vật liệu công nghiệp khác nhau.
Sự thâm nhập là trường hợp sử dụng chính của NIR. Một người tận tâm Đèn thị giác máy NIR có thể nhìn thẳng qua chai nhựa đục. Điều này cho phép bạn xác minh mức đổ đầy chất lỏng bên trong ngay lập tức. Nó cũng thâm nhập vào một số vật liệu bán dẫn. Các kỹ sư sử dụng NIR để kiểm tra cấu trúc bên trong tấm silicon.
Trung hòa màu sắc là một ứng dụng chính khác. Bao bì tiêu dùng thường có các tác phẩm nghệ thuật in nhiều màu, hỗn loạn. Tác phẩm nghệ thuật này tạo ra tiếng ồn thị giác nghiêm trọng cho máy ảnh. Ánh sáng NIR hoàn toàn bỏ qua loại mực in này. Nó cho phép máy ảnh tập trung nghiêm ngặt vào các khuyết điểm vật lý. Bạn có thể dễ dàng kiểm tra các vết rách, nếp nhăn hoặc vết hàn nhiệt mà không bị ảnh hưởng bởi tác phẩm nghệ thuật.
Những bước sóng này cũng mang lại những lợi thế hoạt động khác biệt. NIR hoàn toàn vô hình đối với người vận hành. Ánh sáng nhấp nháy cường độ cao có thể gây mỏi mắt nghiêm trọng trên các dây chuyền lắp ráp đông người. Việc chuyển sang NIR sẽ loại bỏ hoàn toàn những mối nguy hiểm về an toàn này. Hệ thống thị giác của bạn có thể nhấp nháy nhanh chóng mà không làm gián đoạn hoạt động của nhà máy.
Lựa chọn bước sóng chỉ là một nửa trận chiến. Phần hình học ảnh hưởng lớn đến độ tương phản. Ánh sáng định hướng theo góc thường tạo ra sự phản chiếu gương chói mắt. Ánh sáng chói này làm hỏng việc kiểm tra trên các bề mặt phẳng, có độ phản chiếu cao hoặc trong suốt. Các tấm kính, kim loại đánh bóng và PCB bóng loáng nổi tiếng là khó chiếu sáng.
Kỹ thuật chiếu sáng đồng trục cung cấp một giải pháp tuyệt vời cho hiện tượng chói lóa. Nó sử dụng chiếu sáng trên trục. Vật cố định hướng ánh sáng thẳng xuống vật thể. Ánh sáng đi qua bộ tách chùm tia bên trong. Máy ảnh nhìn xuống qua cùng một đường dẫn quang học này. Điều này ghi lại sự phản chiếu đồng đều, không chói từ các bề mặt giống như gương.
Sản xuất hiện đại đòi hỏi sự linh hoạt hơn nữa. Việc tích hợp nhiều bước sóng vào một vỏ đồng trục duy nhất giúp giải quyết việc kiểm tra các bộ phận có độ trộn cao. MỘT đèn thị giác máy đồng trục đa phổ cung cấp khả năng này. Nó cho phép tự động chuyển đổi giữa các kênh màu đỏ, xanh lam hoặc IR.
Hệ thống điều chỉnh dựa trên vật liệu cụ thể hiện có trên dây chuyền. Các lô khác nhau yêu cầu các bước sóng khác nhau để có độ tương phản tối ưu. Các thiết bị đa phổ xử lý môi trường năng động này một cách liền mạch. Bạn có được ánh sáng hoàn hảo cho mọi bộ phận mà không cần điều chỉnh thiết bị cố định bằng tay.
Dây chuyền sản xuất Hỗn hợp Cao/Khối lượng Thấp (HMLV) đặt ra những thách thức lớn về ánh sáng. Thiết lập truyền thống yêu cầu thay đổi phần cứng thủ công khi SKU sản phẩm thay đổi. Quá trình này lãng phí thời gian sản xuất có giá trị. Người vận hành phải thay đổi vật lý các thiết bị chiếu sáng và hiệu chỉnh lại các góc.

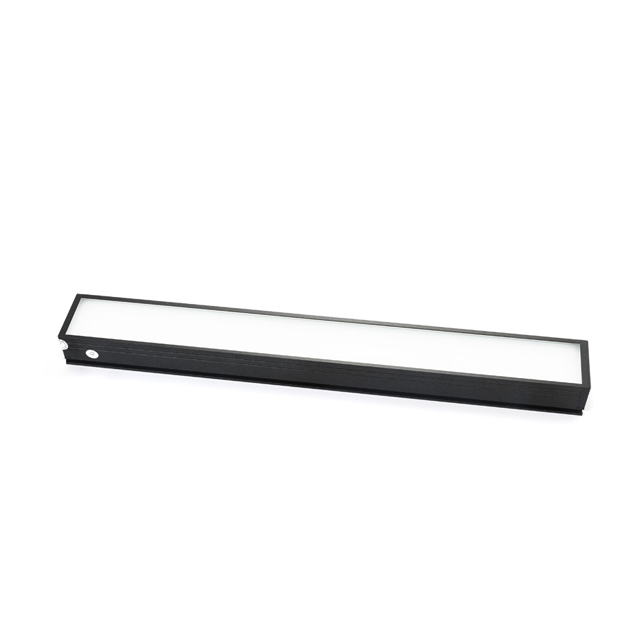

Các giải pháp chiếu sáng có thể mở rộng sẽ loại bỏ thời gian ngừng hoạt động này. Có thể lập trình Đèn thanh thị giác máy nhiều màu có khả năng RGBW. Nó cho phép PLC của bạn kích hoạt các kênh màu cụ thể ngay lập tức. Hệ thống đọc mã vạch đến và kích hoạt màu chính xác cần thiết cho SKU đó.
CapEx ban đầu đương nhiên cao hơn so với việc mua các thanh một màu đơn giản. Tuy nhiên, lợi tức đầu tư biện minh cho việc nâng cấp nhanh chóng. Bạn nhận ra những lợi ích này thông qua việc loại bỏ thời gian ngừng hoạt động khi chuyển đổi. Bạn cũng giảm đáng kể lượng tồn kho phụ tùng thay thế vì một thiết bị thay thế bốn thiết bị.
Hãy xem xét một ứng dụng đang kiểm tra một dòng hỗn hợp các linh kiện ô tô. Dây chuyền xử lý tuần tự các loại nhựa đen, đỏ, bạc. Yêu cầu về độ tương phản thay đổi từng phút. Đèn thanh nhiều màu xử lý việc này một cách hoàn hảo. Nó phát xung màu xanh lục cho phần màu đỏ và xanh lam cho phần bạc, duy trì OEE tối ưu.
Đừng đoán khi thiết kế thiết lập quang học của bạn. Tuân theo khuôn khổ có cấu trúc này để đảm bảo hình ảnh có độ tương phản cao, đáng tin cậy.
Hồ sơ vật liệu và hình học. Đầu tiên, xác định độ hoàn thiện bề mặt. Nó mờ, bóng hay trong suốt? Xác định hình học của bộ phận. Điều này quyết định cả yêu cầu về màu sắc và yếu tố hình thức của bạn, chẳng hạn như thanh, vòng hoặc mái vòm.
Chiến lược loại bỏ ánh sáng xung quanh. Ánh sáng sàn nhà xưởng thay đổi liên tục. Đèn xe nâng và cửa sổ trần làm giảm chất lượng hình ảnh. Cách thực hành tốt nhất: Luôn ghép nối hệ thống đèn LED đơn sắc của bạn với bộ lọc thông dải quang học phù hợp trên ống kính máy ảnh. Điều này tách biệt quá trình kiểm tra của bạn khỏi tiếng ồn hình ảnh bên ngoài.
Cân nhắc về nhiệt và nhấp nháy. Bước sóng LED có thể trôi đi nếu thiết bị quá nóng. Chúng tôi gọi đây là sự thay đổi màu sắc. Lỗi thường gặp: Chạy đèn LED cường độ cao liên tục mà không được làm mát thích hợp. Giải pháp: Chỉ định tản nhiệt chất lượng cao. Sử dụng động tác nhấp nháy (lái xe quá mức) để duy trì cường độ. Nhấp nháy đảm bảo độ ổn định bước sóng chính xác đồng thời kéo dài tuổi thọ phần cứng.
Thử nghiệm Bằng chứng Khái niệm (PoC). Không bao giờ chỉ định phần cứng hoàn toàn dựa trên lý thuyết. Yêu cầu một bộ đánh giá ánh sáng thị giác máy từ nhà cung cấp của bạn. Xác thực giá trị độ tương phản của bạn trên các bộ phận sản xuất thực tế. Luôn kiểm tra dung sai thực tế của nhà máy trước khi hoàn tất việc mua hàng.
Sự tương phản quyết định chắc chắn độ tin cậy của bất kỳ hệ thống kiểm tra tự động nào. Nếu bạn không thể nhìn rõ khuyết điểm trong ảnh thô thì phần mềm không thể cứu bạn được. Việc chuyển từ ánh sáng trắng thông thường sang hệ thống đơn sắc có mục tiêu cao là điều cần thiết. Việc áp dụng NIR hoặc các thiết bị cố định nhiều màu có thể lập trình sẽ cải thiện đáng kể các hệ thống thị giác hoạt động kém.
Những nâng cấp phần cứng có mục tiêu này mang lại sự ổn định hoạt động ngay lập tức. Chúng giảm độ trễ xử lý và cho phép tốc độ đường truyền nhanh hơn. Bắt đầu bằng cách kiểm tra tỷ lệ từ chối sai hiện tại của bạn. Tiếp theo, kiểm tra các bộ phận của mẫu theo các bước sóng cụ thể bằng bộ đánh giá. Nâng cấp phần cứng chiếu sáng của bạn trước khi đầu tư vào cảm biến máy ảnh hoặc phần mềm mới đắt tiền.
Đáp: Có thể, nhưng rất kém hiệu quả. Cảm biến màu có bộ lọc Bayer bên trong giúp chặn ánh sáng tới. Điều này làm giảm độ nhạy tổng thể của máy ảnh tới 60%. Cảm biến đơn sắc kết hợp với ánh sáng màu mang lại độ sắc nét, tốc độ kiểm tra và độ tương phản cạnh vượt trội hơn rất nhiều.
Đáp: Ánh sáng xung quanh làm giảm độ tương phản bằng cách đưa các bước sóng không đo được vào cảm biến máy ảnh. Cửa sổ trần, đèn LED trên cao và đèn xe nâng gây ra những bóng tối khó lường. Giải pháp tiêu chuẩn bao gồm việc sử dụng ánh sáng đơn sắc kết hợp với bộ lọc thông dải quang học nghiêm ngặt trên ống kính. Điều này chặn mọi thứ ngoại trừ nguồn sáng chuyên dụng của bạn.
Đáp: Đèn LED trắng xuống cấp nhanh hơn. Họ dựa vào lớp phủ phốt pho để tạo ra ánh sáng trắng. Lớp phủ này xuống cấp theo thời gian, làm thay đổi nhiệt độ màu từ từ. Đèn LED đơn sắc thực sự (Đỏ, Xanh lam, NIR) xuống cấp chậm hơn và duy trì độ ổn định bước sóng tuyệt đối lâu hơn nhiều. Quản lý nhiệt thích hợp vẫn rất quan trọng đối với tất cả các loại.
